本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度火力发高压电冷水机组变电源箱的使用： 1、科学的分配权能量补充。 2、方便简洁对电路原理的开关操作的。 3、有较高的安全的防护衣等级保护，能形象直观的表现控制电路的导通情形。

项目名称：656KW柴油发动机发电站发动机组单机配电箱主要元件明细清单
配电盘箱核心电气元件申报单
顺序号	命名	机型规格为	单位名称	用量	制造商
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	电站飞机机组的控制板	HGM6110	只	1	众智
3	发电量机转数调整器	C2002	只	1	孚创
4	直流电24v电源输出模块	DC24V	只	1	众智
5	大中型期间保险丝广西顶博发电机组制造	HH54P    DC24V	只	2	正泰
6	不同规格的中小型前面继家用电器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

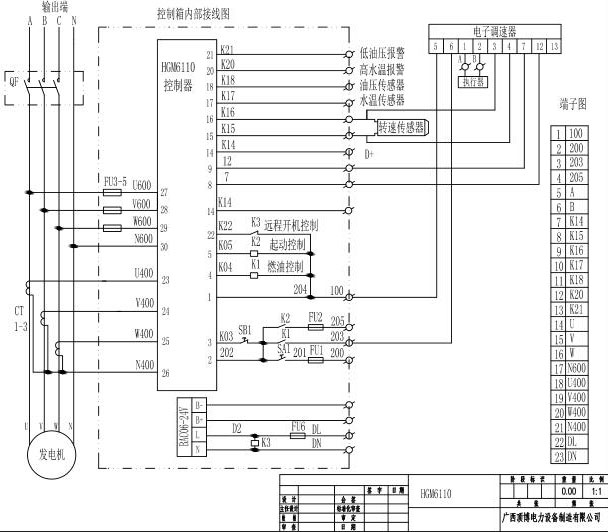

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.sanxha.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
